Product Details
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: SMART CNC
ได้รับการรับรอง: CE,ISO,TUV
หมายเลขรุ่น: SM-38
Payment & Shipping Terms
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: 40000-60000 USD
รายละเอียดการบรรจุ: กล่องไม้
เวลาการส่งมอบ: 2 เดือน
เงื่อนไขการชำระเงิน: L / C, T / T, Wester N Union, MoneyGram
สามารถในการผลิต: 20 ชุด / เดือน
สี: |
ตามคำขอของลูกค้า |
ความได้เปรียบ: |
ความจุสูง |
การทำงานอัตโนมัติ: |
เครื่องดัดอัตโนมัติ |
ขนาดเครื่อง: |
4300X950X1200 |
ความยาวแกนสูงสุด: |
2400mm |
ดัดสูงสุด: |
300mm |
น้ำหนักเครื่อง: |
4500KG |
Max. แม็กซ์ Bending angle มุมดัด: |
190 องศา |
สี: |
ตามคำขอของลูกค้า |
ความได้เปรียบ: |
ความจุสูง |
การทำงานอัตโนมัติ: |
เครื่องดัดอัตโนมัติ |
ขนาดเครื่อง: |
4300X950X1200 |
ความยาวแกนสูงสุด: |
2400mm |
ดัดสูงสุด: |
300mm |
น้ำหนักเครื่อง: |
4500KG |
Max. แม็กซ์ Bending angle มุมดัด: |
190 องศา |

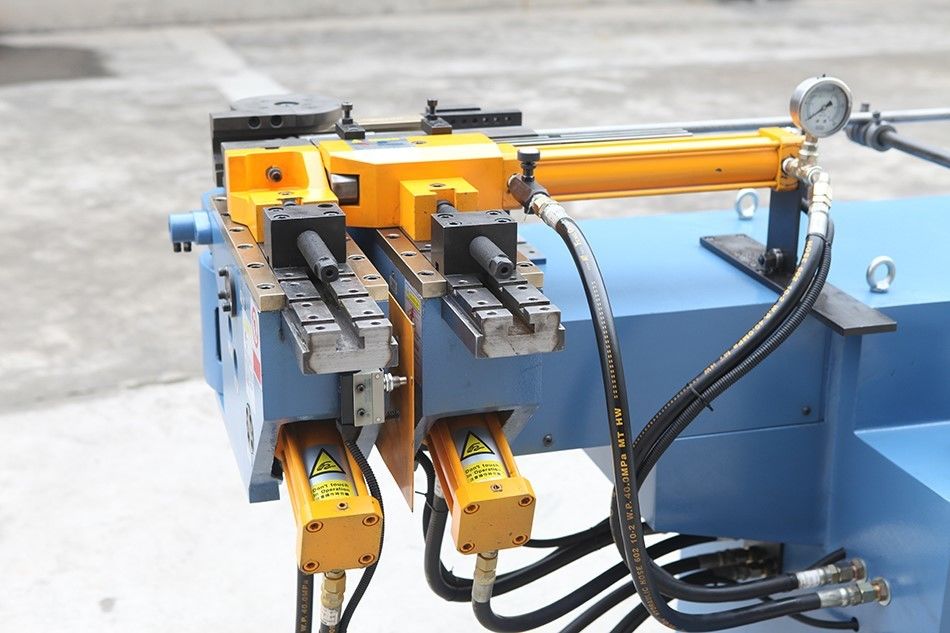

ขายเครื่องดัดลวดและท่อไฮดรอลิกอัตโนมัติ
คำอธิบาย
ระบบปฏิบัติการ Windows XP ขึ้นไปรวดเร็วและเสถียร
เครื่องดัดท่อ CNC ใช้ระบบควบคุมบนพีซีซึ่งมีส่วนต่อประสานกราฟิกการแปลงที่รวดเร็วใช้งานง่ายและสูงสุดความยืดหยุ่นแทนระบบควบคุม PLC
USB ความจุสูงในตัวหลังเครื่องดัดท่อ CNC ดัดข้อมูลโดยอัตโนมัติทุกครั้งที่เปิดเครื่องเพื่อป้องกันการสูญหายของข้อมูลที่คาดเดาไม่ได้
หน้าจอสัมผัส LCD ขนาด 10 "/ 12" / 15 "/ 17" ที่มีความละเอียดสูงในตัวดัดท่อ CNC มีไอคอนขนาดใหญ่และจอแสดงผลที่ชัดเจน
พอร์ต USB ช่วยให้เข้าถึงอุปกรณ์ต่อพ่วงได้อย่างสะดวก
โหมดการทำงาน / การควบคุมเซอร์โว
1. การควบคุมไฟฟ้า - เซอร์โว
·ไดรฟ์มอเตอร์ไฟฟ้า - เซอร์โวของเครื่องดัดท่อ CNC รวมกับการควบคุมเซอร์โว
·การให้อาหารการหมุนการดัดการเลื่อนซ้าย / ขวาการเลื่อนขึ้น / ลงการเลื่อนแม่พิมพ์ความดัน ...
·ตัวเร่งความดันและการป้อนอาหารมีความสามารถในการดัดงอที่ทรงพลังเป็นพิเศษ
·มีการควบคุมเซอร์โวแบบแมนนวลเพื่อตั้งค่าข้อมูลสัมบูรณ์และข้อมูลสัมพัทธ์เพื่อทำการเคลื่อนไหวที่แม่นยำ
2. YBC-AXIS ควบคุมได้พร้อมกัน
·ความสามารถในการควบคุมพร้อมกันสำหรับแกน YBC ของตัวดัดท่อ CNC ช่วยเพิ่มผลผลิตได้อย่างมาก
·แกน XYZ สามารถแปลงเป็นแกน YBC ได้
3. การคำนวณความยาวของชิ้นงานอัตโนมัติ
·เมื่อกำหนดกระบวนการแบบไดนามิกของแกน YBC แล้วจะสามารถคำนวณความยาวโดยรวมของท่อได้โดยอัตโนมัติ
4. โหมดการทำงานหลายรูปแบบ
·มีให้ในเครื่องดัดท่อ CNC เพื่อเลือกโหมดการทำงานที่แตกต่างกันเช่นการดัดเพียงครั้งเดียวแบบแมนนวลกึ่งอัตโนมัติและอัตโนมัติเต็มรูปแบบ
·ฟังก์ชันตัวนับปริมาณงานประกอบด้วยปริมาณรวมปริมาณปัจจุบันและปริมาณการนับถอยหลัง
5. BENDING CYCLE TIME DISPLAY
·ในโหมดการทำงานอัตโนมัติเต็มรูปแบบเวลารอบการดัดสำหรับแต่ละหลอดและข้อมูลท่อที่เกี่ยวข้องจะแสดงขึ้น
ประสิทธิภาพการดัดที่แม่นยำและยืดหยุ่น
1. อัตราความน่าเชื่อถือและความบางของผนัง
·อัตราส่วนการตกไข่ของท่อที่ร้องขอและอัตราส่วนการทำให้บางของผนังสามารถทำได้โดยการปรับที่ดีในการเลื่อนแบบแบ่งส่วนของแม่พิมพ์แรงดันการป้อนแรงบิดและความเร็วในการดัดในเครื่องดัดท่อ CNC
·เวลาในการดึงแคลมป์ของตัวยึดท่อ CNC หลังจากการดัดงออาจถูกกำหนดเพื่อรักษาเสถียรภาพของความรักในฤดูใบไม้ผลิ
2. การตั้งค่าการดัดที่ยืดหยุ่น
·เครื่องดัดท่อ CNC ช่วยให้ผู้ใช้สามารถจัดลำดับการดัดใหม่เพื่อหลีกเลี่ยงการรบกวนได้อย่างมีประสิทธิภาพ
·ฟังก์ชั่นการประหยัดเวลาตามรอบ (เช่นการเคลื่อนที่ล่วงหน้าการตั้งค่าการถอย ฯลฯ ) มีอยู่ในตัวดัดท่อ CNC
การปรับความเร็ว 3.90 ขั้นตอน
·แต่ละแกนขับเคลื่อนด้วยเซอร์โวไฟฟ้าในตัวดัดท่อ CNC สามารถตั้งความเร็วได้ 1.0 ~ 9.9 (90 ขั้นตอนที่แตกต่างกัน) ตามความต้องการของผู้ใช้
·สามารถเลือกกระบวนการดัดได้ 6 ขั้นตอนเพื่อประหยัดเวลาในการทำงานและหลีกเลี่ยงการรบกวนซึ่งอาจทำให้งานดำเนินต่อไปไม่ได้
การป้องกันความปลอดภัยที่ครอบคลุม
·ตัวดัดท่อ CNC มีสวิตช์ จำกัด ด้านหน้าและด้านหลังเพื่อห้ามไม่ให้การป้อน / การเคลื่อนย้ายผิดปกติเนื่องจากข้อผิดพลาดเทียมหรือการทำงานผิดพลาดของเครื่องจักร
·ระบบหล่อลื่นแกนหมุนอัตโนมัติ: สามารถตั้งเวลาระเบิดของอากาศและเวลาในการหล่อลื่นได้ตามต้องการ
·ข้อมูลและโปรแกรมสามารถเก็บไว้ได้ 3 ปีในกรณีไฟฟ้าดับ
·ฟังก์ชั่นการป้องกันหน้าจอและการป้องกันรหัสผ่านบนเครื่องดัดท่อ CNC ช่วยป้องกันไม่ให้คอมพิวเตอร์ทำงานผิดพลาดเนื่องจากการแก้ไขไฟล์โดยไม่ได้รับอนุญาต
·ตู้ไฟฟ้าของเครื่องดัดท่อ CNC มีเครื่องปรับอากาศเพื่อให้อุณหภูมิคงที่ในอาจป้องกันไม่ให้ชิ้นส่วนอิเล็กทรอนิกส์เสียหายจากอุณหภูมิสูง
·เครื่องดัดท่อ CNC มีสวิตช์หยุดฉุกเฉิน
·หากไม่มีการติดตั้งแกนกลางบนเครื่องดัดท่อ CNC ความยาวของชิ้นงานจะไม่ถูกจำกัดความ (ฟังก์ชันการป้อนแบบปั่นจักรยาน)
ข้อมูลจำเพาะ
|
รายการ / รุ่น |
M16 |
M25 |
M38 |
M50 |
M65 |
M80 |
M100 |
M130 |
|
|
สูงสุดความสามารถในการดัด (OD x WT) |
อย่างน้อย |
ø15.88 x 1.5 ตัน |
ø25.4 x 2.0 ตัน |
ø38.1 x 2.0 ตัน |
ø50.8 x 2.5 ตัน |
ø63.5 x 3.0t |
ø76.2 x 3.0t |
ø101.6 x 3.0 ตัน |
ø127 x 5.0 ตัน |
|
เหล็กกล้าไร้สนิม |
ø12.7 x 1.5 ตัน |
ø22.2 x 1.5 ตัน |
ø31.75 x 1.8 ตัน |
ø44.45x 2.0 ตัน |
ø50.8 x 2.0 ตัน |
ø63.5 x 2.5 ตัน |
Ø89.8 x 2.0 ตัน |
ø114.3 x 3.0t |
|
|
สี่เหลี่ยมผืนผ้าและท่อสี่เหลี่ยม |
12 x 1.2 ตัน |
20 x 1.5 ตัน |
30 x 1.8 ตัน |
40 x 2 ตัน |
50 x 2.5 ตัน |
60 x 3t |
80 x 2t |
100 x 3t |
|
|
สูงสุดวาดรัศมีการดัด (มม.) |
90 |
120 |
150 |
200 |
250 |
350 |
400 |
450 |
|
|
สูงสุดมุมดัด |
200 ° |
200 ° |
200 ° |
200 ° |
200 ° |
190 ° |
190 ° |
190 ° |
|
|
สูงสุดมีประสิทธิภาพ |
1,000 |
1,500 |
พ.ศ. 2543 |
2500 |
3000 |
3500 |
4000 |
4500 |
|
|
การดัด |
ความถูกต้อง |
± 0.05 |
± 0.05 |
± 0.05 |
± 0.05 |
± 0.05 |
± 0.05 |
± 0.05 |
± 0.05 |
|
ความเร็ว / วินาที |
180 ° |
160 ° |
150 ° |
110 ° |
100 ° |
65 ° |
50 ° |
38 ° |
|
|
การให้อาหาร |
ความถูกต้อง |
± 0.05 |
± 0.05 |
± 0.05 |
± 0.05 |
± 0.05 |
± 0.05 |
± 0.05 |
± 0.05 |
|
ความเร็ว / วินาที |
1200 |
1100 |
1100 |
1,000 |
1,000 |
750 |
650 |
580 |
|
|
การหมุน |
ความถูกต้อง |
± 0.05 |
± 0.05 |
± 0.05 |
± 0.05 |
± 0.05 |
± 0.05 |
± 0.05 |
± 0.05 |
|
ความเร็ว / วินาที |
300 ° |
260 ° |
240 ° |
200 ° |
200 ° |
180 ° |
120 ° |
100 ° |
|
|
สูงสุดความแตกต่างของรัศมีระหว่าง 2 รัศมี |
30 |
40 |
50 |
60 |
80 |
100 |
120 |
150 |
|
|
ขนาดเครื่อง |
L = 270 |
L = 350 |
L = 420 |
L = 510 |
L = 600 |
L = 630 |
L = 750 |
L = 1,000 |
|
|
น้ำหนัก |
1200 กก |
1400kgs |
2200kgs |
4500kgs |
5,000 กก |
8000kgs |
11000kgs |
13000kgs |
|
หมายเหตุ:
1. เนื่องจากการออกแบบที่ปรับปรุงอย่างต่อเนื่องข้อมูลจำเพาะข้างต้นอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
2. Plz ติดต่อฝ่ายขายเพื่อแนะนำรุ่นที่เหมาะสมพร้อมรายละเอียดข้อกำหนดล่าสุด
